Как снять размеры с катера для изготовления надувного фальшборта (по схеме)
Как снять размеры для надувного фальшборта — по схеме (L, X1…Xn, XH, LH, D)
Эта инструкция полностью повторяет логику замеров с вашей схемы: выбираем прямую балку (базовая линия), измеряем L (прямая часть), затем по носу — X1…Xn через шаг 200 мм, и отдельно фиксируем XH и LH. По итогу считаем D — общую длину.
Что понадобится
- Рулетка 3–5 м
- Малярный скотч/маркер (делать отметки каждые 200 мм)
- Ровная рейка / угольник / уровень (держать 90°)
- Блокнот или заметки в телефоне
- Помощник (особенно в носу)

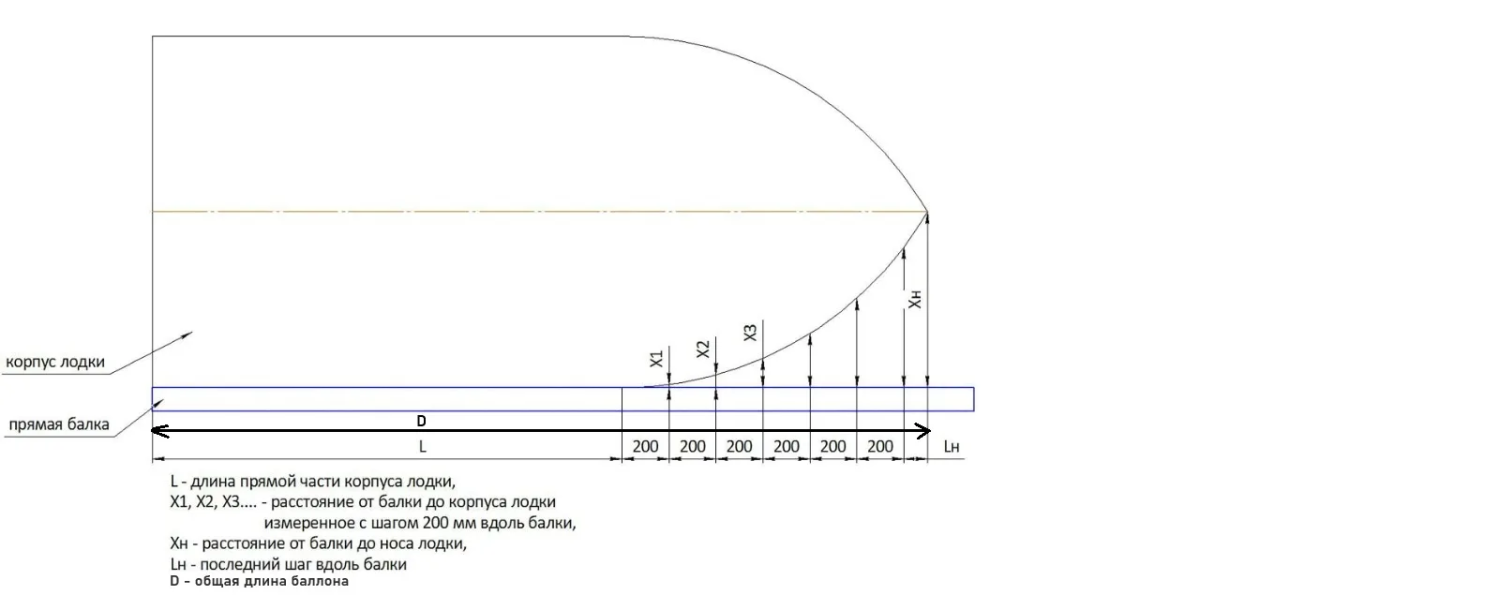

Какие размеры нужны (как на схеме)
- L — длина прямой части корпуса
- X1…Xn — расстояния от балки до корпуса в точках с шагом 200 мм
- XH — расстояние от балки до носовой точки
- LH — последний участок вдоль балки (обычно < 200 мм)
- D — общая длина вдоль балки (для длины фальшборта/баллона)
Пошагово: как снять размеры точно по этой схеме
Выберите “прямую балку” — базовую линию.
Это прямая линия вдоль борта, от которой будут сниматься все расстояния X (линия крепления/планширь/рейка).Определите место, где корпус перестаёт быть “прямым”, и измерьте L.
L — длина прямой части корпуса лодки до начала носового закругления (как на схеме).От точки конца L размечайте нос с шагом 200 мм.
Ставьте метки: 200 / 400 / 600 … (вдоль балки) до носа. Это точки для X1, X2, X3 …В каждой точке измерьте X — перпендикулярно до корпуса.
Рулетка должна идти под 90° к балке (короткое расстояние от балки до поверхности корпуса).Дойдите до носа: снимите XH и LH.
XH — расстояние от балки до самой носовой точки.LH — расстояние вдоль балки от последней 200-мм точки до носа (остаток, часто меньше 200 мм).
Посчитайте D — общую длину вдоль балки.
D = L + (200 мм × количество шагов) + LH.Сделайте 3–5 фото замеров.
Общий вид борта, общий вид носа, место крепления, и 1–2 фото “точка + рулетка”.Шпаргалка обозначений (строго как на схеме)
Что означает
L — длина прямой части корпуса лодки.
X1…Xn — расстояния от балки до корпуса, измеренные с шагом 200 мм.
XH — расстояние от балки до носовой точки.
LH — последний шаг вдоль балки до носа.
D — общая длина вдоль балки (общая длина изделия по схеме).
Как делать “правильно”
✅ рулетка под 90° к балке
✅ шаг по носу 200 мм (или 100 мм при сложном изгибе)
✅ все в мм
✅ фиксируйте точки скотчем/маркером
- ❌ “по диагонали” вместо перпендикуляра
- ❌ менять шаг как получится
- ❌ забыть XH и LH (нос)
- ❌ часть размеров в см, часть в мм
Таблица замеров (скопируйте и заполните)
Формат удобный: “вдоль балки” + “X до корпуса”. Точки на носу — через 200 мм, как на схеме.
| № | Вдоль балки (мм) | Расстояние до корпуса X (мм) | Комментарий |
|---|---|---|---|
| 0 | Конец L (точка старта носа) | ___ | X1 — первая точка носа |
| 1 | +200 | ___ | X2 |
| 2 | +400 | ___ | X3 |
| 3 | +600 | ___ | X4 |
| … | … | … | |
| Итоговые размеры: L = ___ мм • XH = ___ мм • LH = ___ мм • D = ___ мм | |||
Куда отправлять замеры
Отправьте таблицу + фото на: info@bummart.ru или уточните по телефону: +7 (904) 609-50-50.
Частые вопросы
Почему шаг на носу именно 200 мм?
Так вы получаете достаточно точную “кривую” носа и не тратите лишнее время. При сильном изгибе можно сделать 100 мм.
Если я ошибусь на 1–2 см — это критично?
Лучше держать точность около ±10 мм. Ошибка 10–20 мм может “увести” носовую форму и посадку по креплению.
Можно ли снять замеры одному?
Можно, но сложнее держать 90°. Используйте рейку/угольник и фиксируйте рулетку скотчем.
Нужно ли мерить прямую часть (L) по X через 200 мм?
Обычно нет: прямая часть повторяется ровно. Главное — правильно определить L и дальше снять носовую геометрию X1…Xn.
